Окончательное построение диаграммы кооперации для модели банкомата


Для завершения построения диаграммы кооперации рассматриваемого примера следует описанным выше способом добавить оставшиеся объекты, связи и сообщения. С этой целью следует выполнить следующие действия:

  1. Добавить объекты классов с именами: Контроллер Банкомата, Транзакция Банкомата, Клавиатура Банкомата, Экран Банкомата, Принтер Банкомата, Устройство выдачи наличных и IИнтерфейс Банка.
  2. Добавить связи, соединяющие объекты классов с именами: Контроллер Банкомата с Устройством чтения карточки, Контроллер Банкомата с Транзакцией Банкомата, Контроллер Банкомата с Клавиатурой Банкомата, Контроллер Банкомата с Экраном Банкомата, Контроллер Банкомата с Принтером Банкомата, Контроллер Банкомата с Устройством выдачи наличных и Контроллер Банкомата с IИнтерфейсом Банка.
  3. Добавить сообщение: проверить идентификатор карточки (Integer) , направленное от объекта класса Контроллер Банкомата к объекту класса IИнтерфейс Банка.
  4. Добавить сообщение: ввести ПИН-код(), направленное от объекта класса-актера Клиент Банкомата к объекту класса Клавиатура Банкомата.
  5. Добавить сообщение: прочитать ПИН-код(), направленное от объекта класса Контроллер Банкомата к объекту класса Устройство чтения карточки.
  6. Добавить сообщение: создать новую транзакцию(), направленное от объекта класса Контроллер Банкомата к объекту класса Транзакция Банкомата.
  7. Добавить сообщение: проверить правильность ПИН-кода(), направленное от объекта класса Контроллер Банкомата к объекту класса Транзакция Банкомата.
  8. Добавить сообщение: показать меню опций(), направленное от объекта класса Контроллер Банкомата к объекту класса Экран Банкомата.
  9. Добавить сообщение: ввести тип транзакции(), направленное от объекта класса-актера Клиент Банкомата к объекту класса Клавиатура Банкомата.
  10. Добавить сообщение: показать меню снятия суммы(), направленное от объекта класса Контроллер Банкомата к объекту класса Экран Банкомата.
  11. Добавить сообщение: ввести сумму снятия наличных(), направленное от объекта класса-актера Клиент Банкомата к объекту класса Клавиатура Банкомата.
  12. Последовательно добавить 3 сообщения: открыть счет клиента (Integer) , проверить баланс клиента (Integer, Currency) и уменьшить счет клиента(Integer, Currency), направленные от объекта класса Контроллер Банкомата к объекту класса IИнтерфейс Банка.
  13. Добавить сообщение: распечатать чек(), направленное от объекта класса Контроллер Банкомата к объекту класса Принтер Банкомата.
  14. Добавить сообщение: вернуть кредитную карточку(), направленное от объекта класса Контроллер Банкомата к объекту класса Устройство чтения карточки.
  15. Добавить сообщение: выдать наличные(), направленное от объекта класса Контроллер Банкомата к объекту класса Устройство выдачи наличных.
  16. Добавить сообщение: завершить транзакцию(), направленное от объекта класса Контроллер Банкомата к объекту класса Транзакция Банкомата.

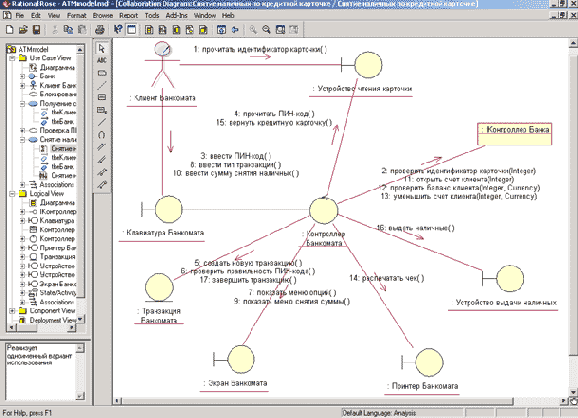

Диаграмма кооперации, описывающая реализацию типичного хода событий варианта использования Снятие наличных по кредитной карточке для проекта системы управления банкоматом, показана на рис. 7.8.


Рис. 7.8.  Окончательный вариант диаграммы кооперации, описывающий типичный ход событий варианта использования Снятие наличных по кредитной карточке

При необходимости можно изменить порядок следования сообщений и их спецификацию, а также установить дополнительную синхронизацию сообщений и связать с сообщениями примечания. Указанные действия, а также построение диаграмм кооперации, описывающих реализации исключений для варианта использования Снятие наличных по кредитной карточке и других вариантов использования, предлагается выполнить читателям самостоятельно в качестве упражнения.

В заключение этой лекции следует заметить, что среди свойств сообщений в среде IBM Rational Rose 2003 отсутствует сторожевое условие. Этот факт может несколько озадачить разработчиков, поскольку в общем случае приводит к увеличению количества диаграмм кооперации в модели проекта. В качестве выхода из данной ситуации можно рекомендовать указывать при необходимости сторожевое условие в качестве предусловия для соответствующей операции класса.
