Визуальное моделирование в среде IBM Rational Rose 2003

Добавление сообщения и редактирование его свойств


Добавить сообщения на диаграмму кооперации можно несколькими способами. Стандартный способ заключается в использовании кнопки с пиктограммой сообщения на специальной панели инструментов. В этом случае необходимо левой кнопкой мыши нажать кнопку с изображением прямого или обратного сообщения на специальной панели инструментов, отпустить левую кнопку мыши, щелкнуть левой кнопкой мыши на изображении линии связи на диаграмме и отпустить ее. В результате этих действий на диаграмме рядом с линией связи появится изображение стрелки сообщения.

Однако более удобным представляется способ добавления сообщений с помощью диалогового окна свойств связей. Для этого двойным щелчком на линии связи вызывается окно ее свойств и раскрывается вкладка Messages (сообщения). После этого следует выполнить операцию контекстного меню Insert To (Вставить в направлении), в результате чего появляется вложенный список с предложением выбрать одну из операций целевого класса для спецификации имени сообщения (рис. 7.5).

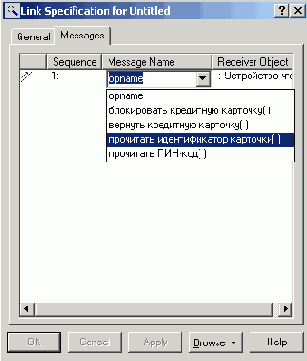

Рис. 7.5.  Диалоговое окно добавления сообщения для выбранной связи

Для рассматриваемой модели банкомата для первого сообщения следует выбрать операцию прочитать идентификатор карточки(). После выбора операции для данного сообщения оно добавляется в список сообщений данной связи, а рядом с линией связи на диаграмме кооперации появится стрелка с номером и именем этого сообщения (рис. 7.6).


Рис. 7.6.  Диаграмма кооперации после добавления связи между объектом класса Клиент Банкомата (актером) и объектом класса Устройство чтения карточки

Кроме имени сообщения можно также задать стереотип синхронизации и частоту передачи. Для этой цели следует воспользоваться диалоговым окном спецификации свойств сообщений (рис. 7.7), которое можно открыть двойным щелчком на имени сообщения в списке рассматриваемой вкладки Messages окна спецификации свойств связи.


Рис. 7.7.  Диалоговое окно спецификации свойств сообщения


Группа свойств Synchronization (Синхронизация) предназначена для определения способа синхронизации передаваемого сообщения. При изменении этого свойства изменяется графическое изображение стрелки соответствующего сообщения. Характеристика отдельных свойств синхронизации сообщений и графическое изображение соответствующих стрелок сообщений приводится в следующей таблице (табл. 7.2).

Таблица 7.2. Характеристика свойств синхронизации сообщенийНазвание свойстваГрафическое изображение стрелкиНазначение свойства
Simple (Простое)

Данное сообщение выполняется в одном потоке управления. Это свойство задается добавляемому на диаграмму сообщению по умолчанию
Synchronous (Синхронное)

После передачи данного сообщения клиент ожидает ответа от объекта-приемника о результате выполнения соответствующей операции
Balking (С отказом)

После передачи данного сообщения объект-приемник отказывает клиенту в выполнении соответствующей операции, если он занят выполнением других операций
Timeout (С ожиданием)

После передачи данного сообщения объект-приемник может поместить данное сообщение в очередь с ограниченным временем ожидания, если он занят выполнением других операций
Procedure Call (Вызов процедуры)

Клиент посылает данное сообщение объекту-приемнику и, чтобы продолжить свою работу ожидает, пока вся дальнейшая вложенная последовательность сообщений не будет обработана приемником
Asynchronous (Асинхронное)

Клиент посылает данное сообщение и продолжает свою работу, не ожидая подтверждения от объекта-приемника о получении этого сообщения. При этом соответствующая операция может быть как выполнена, так и не выполнена
Return (Возврат)

Данное сообщение посылается клиенту после окончания выполнения вызова процедуры
Группа свойств Frequency (Частота) предназначена для указания периодического характера передачи сообщения. При изменении этого свойства графическое изображение стрелки соответствующего сообщения не изменяется. Свойство Aperiodic (Апериодическое) означает, что сообщение посылается клиентом нерегулярно.При этом сообщение может быть отправлено один или несколько раз через различные промежутки времени. Это свойство задается для сообщения по умолчанию. Свойство Periodic (Периодическое) означает, что сообщение регулярно посылается клиентом через определенные промежутки времени.

Применительно для модели банкомата можно оставить рассмотренные свойства сообщений без изменения, в том виде, в каком они определены по умолчанию программой IBM Rational Rose 2003.
